개요
O.T 신축일체형관은 PE재질의 최대 단점인 신축을 관자체에서 흡수조절할수 있는 공간이 확보되어 관의 신축을 흡수조절할 수 있도록 설계되어 있다.
O.T 신축일체형관은 관과 관을 서로 끼우는 O.T(One, Touch)접합이므로 시공이 간편하여 공기가 단축된다. 2개이상의 층을 가지고 나선마다 사이에 복층구조로설계되어 외압에 강하다.

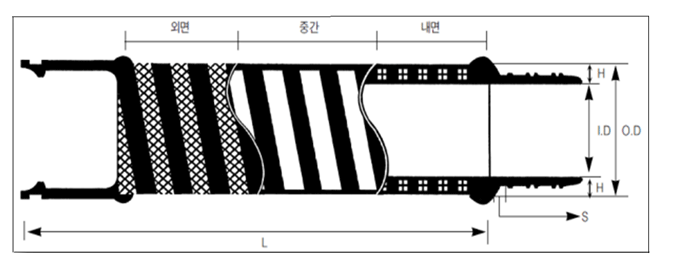

( 단위 : mm)

규격(mm)

내경(I.D)

 O.T신축일체형복층관(MP) O.T신축일체형복층관(MP9) 길이
외경(O.D) 두께(H) 원강성
SN/(KN/m²)

외경(O.D)

 두께(H) 원강성
SN(KN/m²)

D150

150±5.1

176

 13 16.0

176

 13 18.0 6M

D200

200±5.1

 232 16 〃 234 17 〃

D250

250±5.1

 284 17 12.5 288 19 〃

D300

300±5.1

 340 20 〃 350 25 〃

D350

350±5.1

 398 24 〃 408 29 〃

D400

400±5.1

 460 30 〃 466 33 〃

D450

450±5.1

 510 30 〃 524 37 〃

D500

500±5.1

 570 35 〃 584 42 〃
D600 600±5.1 694 47 〃 698 49 〃
1.상기 외경은 당사의 품질향상을 위하여 변경될 수 있음.
2.관길이는 수요자의 요구에 따라 조정 가능함.
3. 두께 허용차 ±8%로 한다.
4. 이동공간(S)은 D150~D350 : 16mm, D400~D600 : 17mm, 허용차 ±2mm로 한다.


특성
① 외압강도
직관의 공동부위에 2개 이상의 층을 가지고 나선마디 사이에 복층구조로 형성되어 강도가 이중벽관에 비해 월등히 높다.

② 내약품성에 대한 저항성
산 알칼리 등에 대한 내약품성이 뛰어나며 염분, 축분, 인분, 해수, 악성 오ㆍ폐수 및 생활하수에 강하며 해조류 박테리아 등 토양중에 존재하는 부식성물질에 부식이 되지 않는다.

③ 내후성
현장여건상 직사광선이나 직접 햇빛에 노출될 경우 물성 변화로 쉽게 파괴 될수 있으나 용전DRP관은 내후성 보강을 위해 CARBON BLACK이 함유되어 있어 물성 변화는 거의 일어나지 않는다.

④ 내한성
용전DRP관은 영하 80˚C까지 물성변화가 없으며 결빙으로 동파 되지 않는다.

일반적으로 사용온도조건은 -40 ˚C~60 ˚C로 본다.

⑤ 경량성
중량이 가벼워 산악지대 및 고지대 등에 운반과 취급이 간편하고 작업이 용이하다.

⑥ 내마모성
일반적인 하수ㆍ오수 중 모래나 미세입자등에 의한 마모성이 적으므로 슬러리 운반에 매우 적합하다.

⑦ 내구성
탄성계수가 높아 충격에 강하고 산ㆍ알칼리, 화학물질에 침해되지 않으며, 비전도체이므로 전식되지 않아 반영구적이다.

⑧ 유지보수
용전DRP관은 철심, 철판 등 타 재질이 삽입되지 않아 PE 단일재료로 제작되어 하자부분의 절단이 용이하여 부분 보수가 편리하다.

재료의 물성

물성(Property)

시험방법(ASTM)

단위(Unit)

물성치

용융지수(Melt Index)

D1238

g/10mm

0.4 이하

밀도(Density)

D1505

g/Cm³

0.940 이상

항복점인장강도(Tensile Strength at Yield)

D638

Kg/Cm²

200 이상

굴곡탄성율(Flezural Modulus)

D790

Kg/Cm²

6,000 이상

판단점신율(Elong ation Bleak)

D638

%

500 이상

내 환경응력균열

D1693

hr

240 시간이상

저온취하온도(Brittleness Temperature)

D746

˚C

-40 이하
※ 주) 상기 물성치는 대표치이며 규격치는 아님
화학적 성질

藥 品 名

chemicals

濃 度(%)

Concentration

溫 度

藥 品 名

chemicals

濃 度(%)

Concentration

溫 度

20˚C

60˚C

20˚C

60˚C

염 산

Hydrochlorc adid



○

○

가성가리

Postassium Hydroxide

10%

○

○

황 산

Sulphuric acid

50%

○

○

탄산소다

Sodium Carbonate



○

○

60%

○

○

70%

○

○

초산은수용액

Silver Nitrate(Iiquid)



○

○

95%

△

X

초 산

Nitric acid

25%

○

○

황산동수용액

Copper sulphate(Iiquid)



○

○

50%

△

X

70%

△

X

인 산

Phosphoric acid

25%

○

○

암모니아수

Ammonium Solution



○

○

50%

○

○

90%

○

△

과산화수소

Hydrigeb Peroxide

30%

○

○

95%

○

X

90%

○

○

불 산

Fluoric acid

60%

○

○

취 소

Bromine

10%

X

X

100%

○

○

붕 산

Boric acid



○

○

해 수

Sea Water



○

○

크 롬 산

Chromic acid

10%

○

○

사염화탄소

Tetrachloride



X

X

수산화칼슘

Calcium Hydroxide

40%

○

○

매 칠 알 콜

Methyl Alcohol



○



가 성 소 다

Sodium Hydrozide

50%

○

○

휘 발 유

Gasoline



△


※ ○: Resistant (침해안됨)   △: Limited Resistant (약간침해)   X: Non Resistant (사용불가)
