개요
O.T신축관은 PE 재질의 최대
단점인 신축을 관자체에서 흡수조절할수 있는 공간이 확보되어 관의 신축을 흡수조절할
수 있도록 설계되어 있다.
O.T신축관은 관과 관을 서로 끼우는 O.T(One, Touch)접합이므로
시공이 간편하여 공기가 단축된다 I beam 형태의 이중벽
구조로 설계되어 외압에 강하다 |
 |

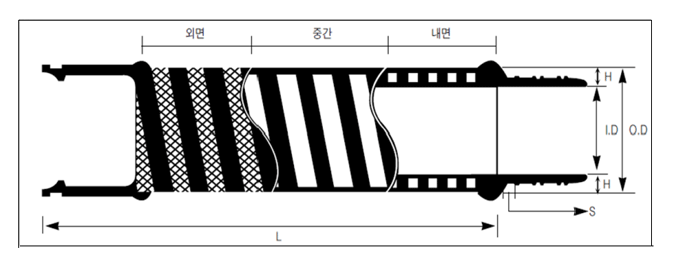

규격(mm) |
내경(I.D) |
외경(O.D) |
두께(H) |
원강성
SN(kN/m²) |
이동공간(S) |
길이(L) |
| D150 |
150±5.1 |
176 |
13 |
12.5 |
16 |
6m |
| D200 |
200±5.1 |
232 |
16 |
〃 |
〃 |
| D250 |
250±5.1 |
284 |
17 |
8.0 |
〃 |
| D300 |
300±5.1 |
340 |
20 |
〃 |
〃 |
| D350 |
350±5.1 |
398 |
24 |
〃 |
〃 |
| D400 |
400±5.1 |
460 |
30 |
〃 |
17 |
| D450 |
450±5.1 |
510 |
30 |
〃 |
〃 |
| D500 |
500±5.1 |
570 |
35 |
〃 |
〃 |
| D600 |
600±5.1 |
694 |
47 |
〃 |
〃 |
|
1. 상기 외경은 당사의 품질 향상을 위하여 변경될 수 있음.
2. 관 길이는 수요자의 요구에 따라 조절 가능함.
3. 두께 허용차 ±8%로 한다.
4. 이동공간(s) 허용차 ±2mm로 한다. |
| |
|
|
특성
① 외압강도
I beam ( )
형태의 이중벽구조로써 외부충격에 강하며 PE 특성상 깨어짐이 없으며 탄성계수가
높아 파손이 없으며,
변형에 대한 복원력이 뛰어나다.
② 내약품성에 대한 저항성
산 알칼리 등에 대한 내약품성이 뛰어나며 염분, 축분, 인분, 해수, 악성
오ㆍ폐수 및 생활하수에 강하며 해조류
박테리아 등 토양중에 존재하는 부식성물질에 부식이 되지 않는다.
③ 내후성
현장여건상 직사광선이나 직접 햇빛에 노출될 경우 물성변화로 쉽게 파괴 될수
있으나 용전DRP관은 내후성 보강을
위해 CARBON BLACK이 함유되어 있어 물성 변화는 거의 일어나지 않는다.
④ 내한성
용전DRP관은 영하 80˚C까지 물성변화가 없으며 결빙으로 동파되지 않는다.
일반적으로 사용 온도조건은 -40 ˚C~60 ˚C로 본다.
⑤ 경량성
중량이 가벼워 산악지대 및 고지대 등에 운반과 취급이 간편하고 작업이 용이하다.
⑥ 내마모성
일반적인 하수ㆍ오수 중 모래나 미세입자등에 의한 마모성이 적으므로 슬러리 운반에
매우 적합하다.
⑦ 내구성
탄성계수가 높아 내충격에 강하고 산ㆍ알칼리, 화학물질에 침해되지 않으며, 비전도체이므로
전식되지 않아
반영구적이다.
⑧ 유지보수
용전DRP관은 철심, 철판 등 타 재질이 삽입되지 않아 PE 단일재료로 제작되어
하자부분의 절단이 용이하여 부분
보수가 편리하다. |
재료의 물성
|
물성(Property)
|
시험방법(ASTM)
|
단위(Unit)
|
물성치
|
|
용융지수(Melt Index)
|
D1238
|
g/10mm
|
0.4 이하
|
|
밀도(Density)
|
D1505
|
g/Cm³
|
0.940 이상
|
|
항복점인장강도(Tensile Strength at Yield)
|
D638
|
Kg/Cm²
|
200 이상
|
|
굴곡탄성율(Flezural Modulus)
|
D790
|
Kg/Cm²
|
6,000 이상
|
|
판단점신율(Elong ation Bleak)
|
D638
|
%
|
500 이상
|
|
내 환경응력균열
|
D1693
|
hr
|
240 시간이상
|
|
저온취하온도(Brittleness Temperature)
|
D746
|
˚C
|
-40 이하
|
|
| ※
상기 물성치는 대표치이며 규격치는 아님 |
화학적 성질
|
藥 品 名
chemicals
|
濃 度(%)
Concentration
|
溫 度
|
藥 品 名
chemicals
|
濃 度(%)
Concentration
|
溫 度
|
|
20˚C
|
60˚C
|
20˚C
|
60˚C
|
|
염 산
Hydrochlorc adid
|
|
○
|
○
|
가성가리
Postassium Hydroxide
|
10%
|
○
|
○
|
|
황 산
Sulphuric acid
|
50%
|
○
|
○
|
탄산소다
Sodium Carbonate
|
|
○
|
○
|
|
60%
|
○
|
○
|
|
70%
|
○
|
○
|
초산은수용액
Silver Nitrate(Iiquid)
|
|
○
|
○
|
|
95%
|
△
|
X
|
|
초 산
Nitric acid
|
25%
|
○
|
○
|
황산동수용액
Copper sulphate(Iiquid)
|
|
○
|
○
|
|
50%
|
△
|
X
|
|
70%
|
△
|
X
|
|
인 산
Phosphoric acid
|
25%
|
○
|
○
|
암모니아수
Ammonium Solution
|
|
○
|
○
|
|
50%
|
○
|
○
|
|
90%
|
○
|
△
|
과산화수소
Hydrigeb Peroxide
|
30%
|
○
|
○
|
|
95%
|
○
|
X
|
90%
|
○
|
○
|
|
불 산
Fluoric acid
|
60%
|
○
|
○
|
취 소
Bromine
|
10%
|
X
|
X
|
|
100%
|
○
|
○
|
|
붕 산
Boric acid
|
|
○
|
○
|
해 수
Sea Water
|
|
○
|
○
|
|
크 롬 산
Chromic acid
|
10%
|
○
|
○
|
사염화탄소
Tetrachloride
|
|
X
|
X
|
|
수산화칼슘
Calcium Hydroxide
|
40%
|
○
|
○
|
매 칠 알 콜
Methyl Alcohol
|
|
○
|
|
|
가 성 소 다
Sodium Hydrozide
|
50%
|
○
|
○
|
휘 발 유
Gasoline
|
|
△
|
|
|
| ※
○: Resistant (침해안됨) △: Limited Resistant (약간침해) X: Non Resistant (사용불가) |
|
|
|
|
|
|
