O.T 분기관 규격

본관에서 지관위치가 불일정할때 현장에서 바로 연결(본관 D150 ~ D600 적용)

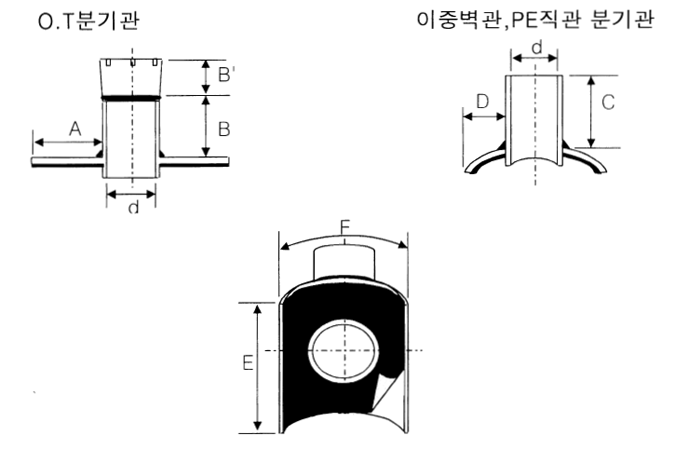

O.T 분기관 치수
( 단위 : mm)

규격(d)

 안지름

B

B'

 C D

E

 F
O.T관 직관

75

 130

-

-

150

 90

350

 270

100

 130

-

-

 150 90 375 295

150

 130

130

 180 200 90 430 345

200

 130

130

 200 200 100 490 430

250

 130 130 210 190 100 545 485
300 130 130

210

 200 100 600 540

(주) 1. 치수허용차 : ± 5mm
     2 .당사의 품질향상을 위해 변경될수 있음
     3. 본관 D150-D600까지 적용
     4. 규격(d)은 분기관 기준임
참고 : PVC지관 연결시 PE일반관, 수도관으로 용이하게 연결할수 있도록 제작 되었음.



참고규격 ( 단위 : mm)     ( 단위 : mm)
PVC관

규격

 외경 일반관(VG2) 수도관(VP)
두께 두께

75

 89 2.7 5.9

100

 114 3.1 7.1

125

 140 4.1 8.3

150

 165 5.1 9.6
200 216 6.5 11.1


PE직관

규격

 외경 일반관(VG2)

수도관(VP)
두께 두께

75

 89 5.0 8.1

100

 114 5.5 10.4
125 140 6.5 12.7

150

 165 7.0 15.3
200 216 8.0 19.5
참고 : 일반 가정집 PVC관과 이중벽본관의 연결시 O.T분기관에 PE일반관 및 수도관으로 제작하여 시중에 판매하는
      PVC소켓을 끼우면 상기와 같이 외경이 동일하여 지관 연결시 아주 용이함.


▶ 준비물 : 페인트마카 or 화이트, 목재용 지그톱 (JSV-60 전기변속지그톱), 밴드잇,스덴띠,발전기,실리콘,토치램프

항목

작업순서

설명도

준비

1.본관에 지관위치를 페인트마카 (또는 화이트)로 표기를 한다.

2.관의 바닥에 각목을 받친다.

접합순서

1.본관에 목재용지그톱(직소)으로 O.T 분기관 외경만큼 천공을 한다.

(지그톱 : 시중 공구상 판매)

2.O.T분기관 안쪽에 부착된 수밀쉬트의 접착테이프를 제거한 후 토치램프로 가열한다.

3.본관에 분기관을끼워서 부착한 후  스텐띠를 최대한 조인다.

(망치로 두들기면서 조인다)

※ 현장에 물 또는 이물질제거가 불가능할때 분기관 내면에 실리콘을

바른 후 2시간 경과후 상부에서 접합하여 부설하면 용이하다.

완료

4.결합완료
